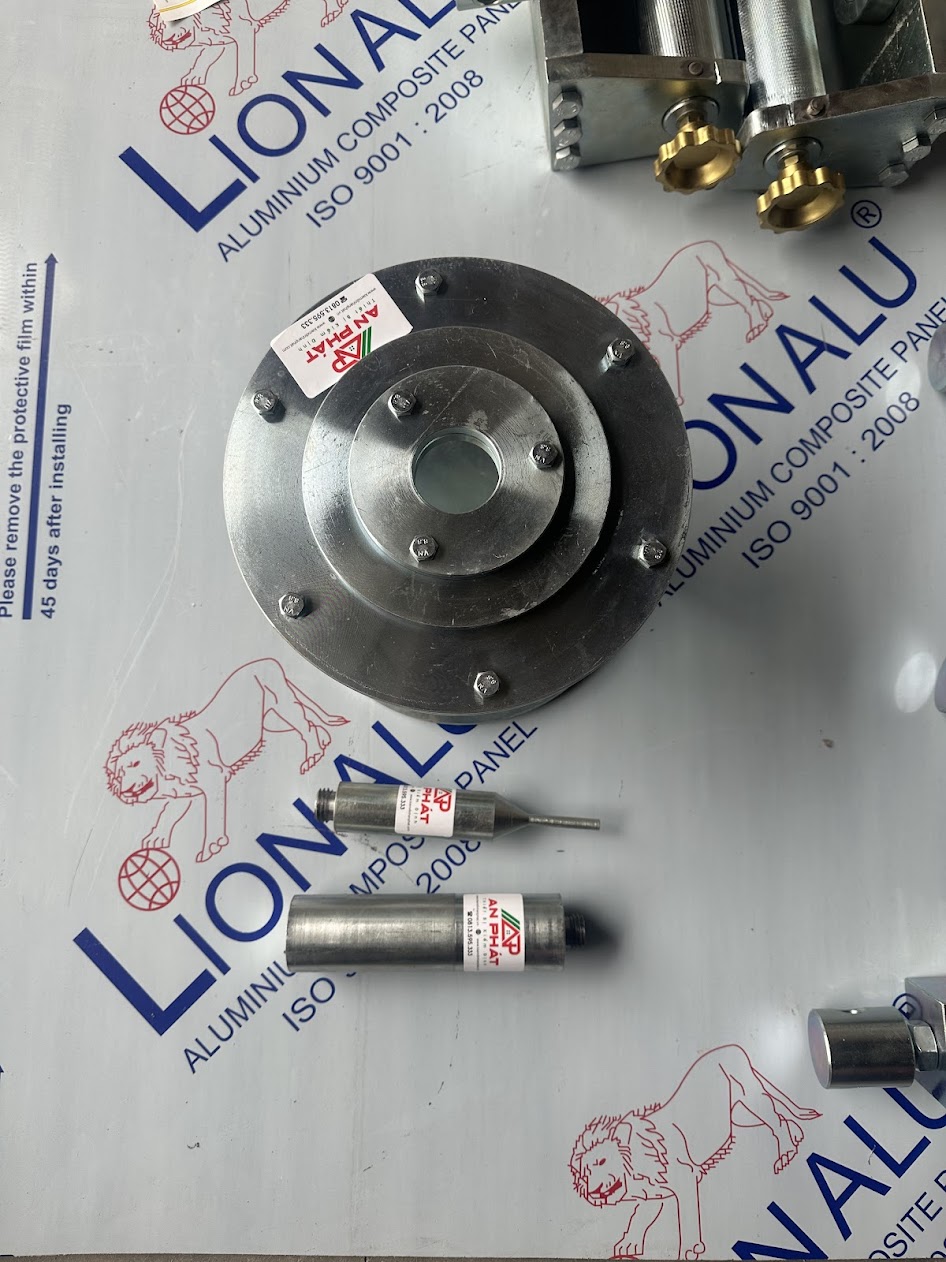

Bộ gá thí nghiệm cường độ xuyên thủng thanh và xuyên CBR

Bộ gá thí nghiệm cường độ xuyên thủng thanh và xuyên CBR được thiết kế để thực hiện các phép thử theo các tiêu chuẩn quốc gia TCVN 8871-3:2011 và TCVN 8871-4:2011, nhằm đánh giá khả năng chịu lực xuyên thủng của vải địa kỹ thuật.

🧪 1. Thí nghiệm lực xuyên thủng CBR – TCVN 8871-3:2011

Mục đích: Xác định lực cần thiết để mũi xuyên có đường kính 50 mm xuyên thủng mẫu vải địa kỹ thuật.

Thiết bị và bộ gá yêu cầu:

• Máy nén: Có khả năng điều chỉnh tốc độ nén (50 ± 5) mm/phút, với thang đo lực phù hợp (không lớn hơn 100 kN).

• Mũi xuyên: Đặc, đường kính 50 mm, bề mặt phẳng, có độ cứng không dưới 30 HRC.

• Ngàm kẹp: Dạng phẳng, tiết diện hình vành khăn, gồm hai má kẹp có đường kính (152 ± 1) mm, đảm bảo mẫu thử không bị tuột khi thí nghiệm.

• Thiết bị đo khoảng dịch chuyển: Có thang đo không nhỏ hơn 300 mm, độ chính xác ± 0,1 mm.

Điều kiện thử nghiệm:

• Nhiệt độ: (21 ± 2)°C

• Độ ẩm tương đối: (65 ± 5)%

Thí nghiệm không áp dụng cho vải địa kỹ thuật gia cường có cường độ chịu kéo cao hơn 70 kN/m hoặc có kích thước lỗ hổng biểu kiến lớn hơn 1,0 mm.

🧪 2. Thí nghiệm lực kháng xuyên thủng thanh – TCVN 8871-4:2011

Mục đích: Đánh giá khả năng kháng xuyên thủng của vải địa kỹ thuật khi chịu tác động của một thanh thép đặc có đường kính 8 mm

Thiết bị và bộ gá yêu cầu:

• Máy nén: Có khả năng điều chỉnh tốc độ nén (300 ± 5) mm/phút, ghi được giá trị lực nén và khoảng dịch chuyển.

• Mũi xuyên: Đặc, đường kính (8 ± 0,01) mm, bề mặt phẳng, góc vát đầu mũi 45°, độ cứng không dưới 30 HRC.

• Ngàm kẹp: Dạng phẳng, tiết diện hình vành khăn, đảm bảo mẫu thử không bị tuột khi thí nghiệm.

• Thiết bị đo khoảng dịch chuyển: Có thang đo phù hợp, độ chính xác ± 0,1 mm.

Điều kiện thử nghiệm:

• Nhiệt độ: (21 ± 2)°C

• Độ ẩm tương đối: (65 ± 5)%

Thí nghiệm không áp dụng cho vải địa kỹ thuật gia cường có cường độ chịu kéo cao hơn 70 kN/m hoặc có kích thước lỗ hổng biểu kiến lớn hơn 1,0 mm
