Bộ modun đàn hồi khi nén tĩnh bê tông
Bộ modun đàn hồi khi nén tĩnh bê tông
Model: TM-II
Xuất xứ: Trung Quốc
Phù hợp: TCVN 5726-1993 “bê tông nặng – Phương pháp xác định cường độ lăng trụ và modun đàn hồi khi nén tĩnh”
Tư vấn mua hàng
0933.702.888
Bộ modun đàn hồi khi nén tĩnh bê tông
1. Thông số kỹ thuật:
Là thiết bị dùng để thử cường độ lăng trụ, modun đàn hồi khi nén tĩnh của bê tông nặng.
Dung cho mẫu hình trụ D150 hoặc lập phương 150mm hoặc mẫu có kích thước bé hơn

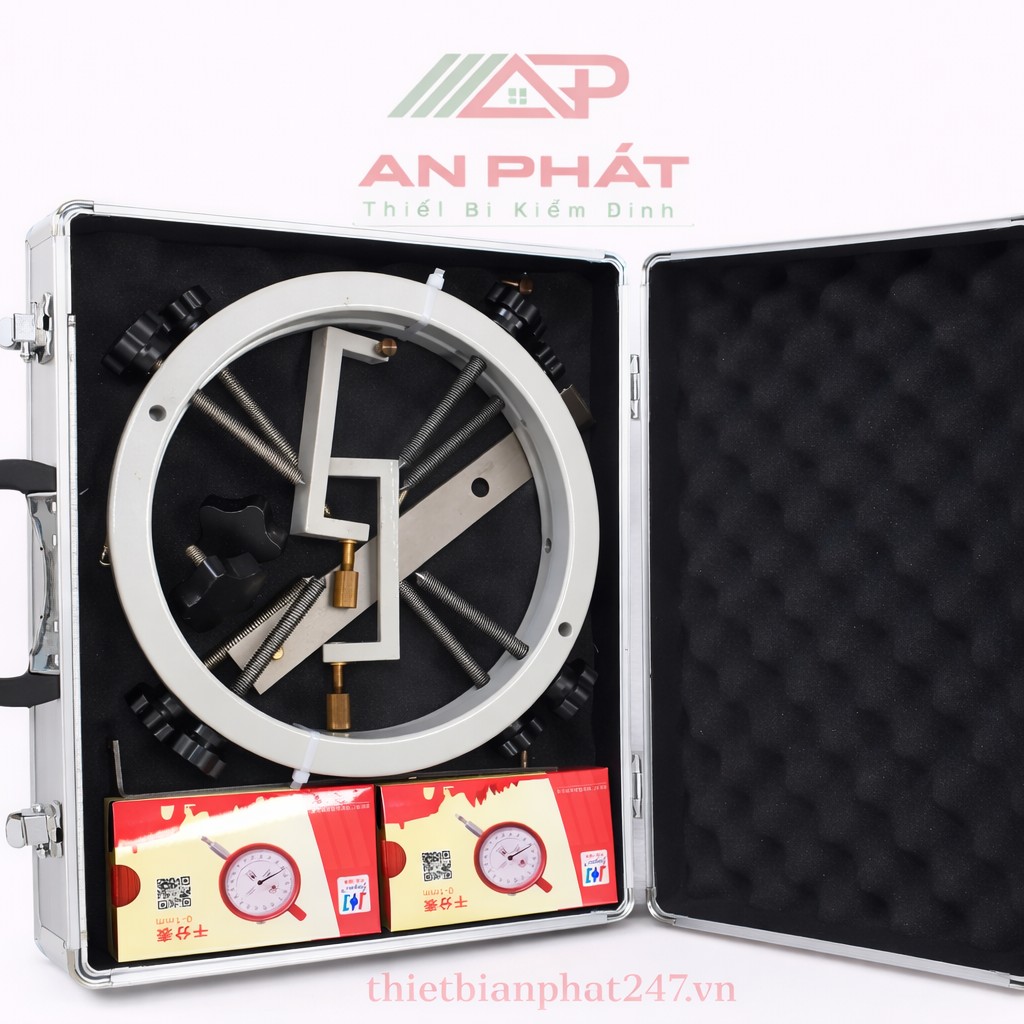

Bộ gồm: Khung gá, 2 đồng hồ so 5×0,001mm, hộp đựng
Thử nghiệm:
2.1. Chọn các thang lực thích hợp của máy để khi nén giá trị tải lớn nhất dự kiến sẽ sử dụng nằm trong khoảng 20 – 80% tải trọng tối đa của thang lực.
2.2. Xác định cường độ lăng trụ (RLT)
Dùng 3 viên mẫu. Đo kích thước thiết diện chịu nén và gia tải phá hoại từng viên mẫu như thử cường độ chịu nén của bê tông ghi trong TCVN 3118 – 1993.
2.3. Xác định mô đun đàn hồi (Eo)
2.3.1. Đặt từng viên vào mẫu chính tâm thớt dưới của máy nén. Đặt tải tạo ứng suất ban đầu bằng khoảng 0,5 daN/cm2 lên mẫu. Ghi lại giá trị đồng hồ ở cả mặt đứng của viên mẫu.
2.3.2. Tăng tải lên mẫu với tốc độ 6 ± 4 daN/cm2 trong một giây cho tới khi đạt ứng xuất thử bằng khoảng 1/3 giá trị cường độ lăng trụ xác định ở điều 3.2. Giữ tải ở ứng xuất này 60 giây và đọc giá trị đồng hồ ở cả 4 mặt trong khoảng 30 giây nữa.
2.3.3. Tính biến dạng tương đối ở từng mặt bằng hiệu số 2 lần đọc đồng hồ gắn trên mặt đó chia cho khoảng cách, rồi tính giá trị biến dạng trung bình của 4 mặt.
a) Nếu biến dạng ở các mặt đều không lệch quá 20% so với biến dạng trung bình thì hạ tải về mức ứng suất ban đầu (s0) với tốc độ tương đương như khi nâng tải và sau đó tiến hành thêm 2 chu kỳ nâng và hạ tải tương tự như điều 3.3.2 ở lần nâng tải cuối cùng, sau khi nâng tải với ứng suất thử (s1) lưu tải 60 giây thì đọc 4 giá trị đồng hồ ở 4 mặt trong thời gian khoảng 30 giây và coi đây là giá trị chính thức dùng trong tính toán.
b) Nếu biến dạng ở một mặt cắt bất kỳ lệch quá 20% so với biến dạng trung bình thì hạ tải về mức 0, đặt lại viên mẫu lệch về phía đồng hồ chỉ biến dạng nhỏ rồi lặp lại quá trình thử như điều 3.3.2. Cho tới khi đạt được mức chênh lệch biến dạng giữa các mặt nằm dưới mức cho phép. Sau đó tiến hành lấy số đo như mục (a).
2.3.4. Kết thúc đo modun đàn hồi, nâng tải phá hoại mẫu. Ghi vào biên bản thí nghiệm nếu cường độ lăng trụ thử trên các viên mẫu này lệch quá 20% so với cường độ lăng trụ đã thí nghiệm ở điều 3.2.
