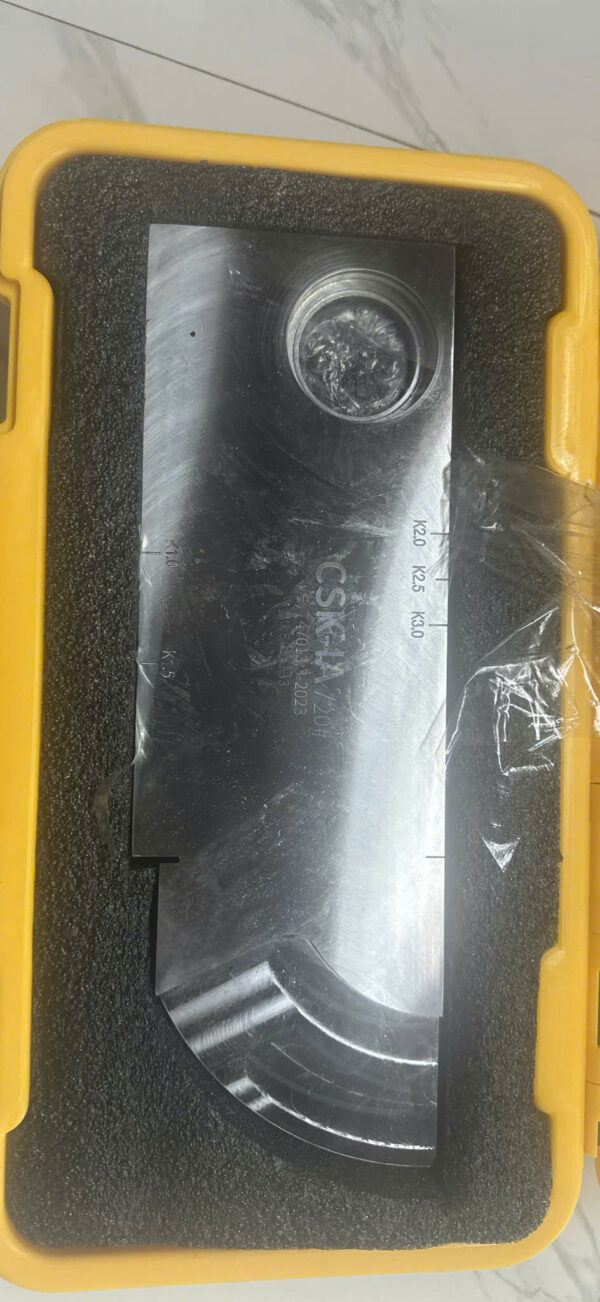

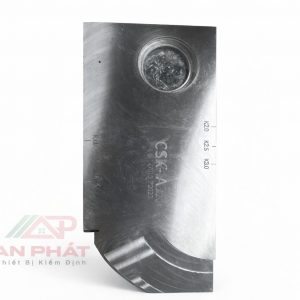

Khối chuẩn CSK-1A

Khối chuẩn CSK-1A là một thiết bị chuẩn hóa quan trọng trong lĩnh vực kiểm tra không phá hủy (NDT), đặc biệt là trong kiểm tra siêu âm.

Được thiết kế dựa trên khối chuẩn IIW, CSK-1A được sử dụng rộng rãi để hiệu chuẩn và kiểm tra hiệu suất của các thiết bị siêu âm và đầu dò.

Hiệu chuẩn đầu dò nghiêng: Sử dụng bề mặt cong R100mm để xác định điểm vào và chiều dài mặt trước của đầu dò nghiêng.
Xác định góc khúc xạ: Sử dụng các lỗ tròn có đường kính 50mm và 1.5mm để đo góc khúc xạ của đầu dò nghiêng.
Kiểm tra độ lệch trục chùm tia: Sử dụng các cạnh vuông góc của khối để xác định sự lệch trục của chùm tia siêu âm từ đầu dò nghiêng.
Đánh giá tuyến tính của thiết bị: Sử dụng bề mặt phẳng dày 25mm để kiểm tra tính tuyến tính ngang và dọc, cũng như phạm vi động của thiết bị siêu âm.
Điều chỉnh phạm vi quét: Sử dụng các bề mặt cong R50mm và R100mm để điều chỉnh phạm vi quét và tốc độ quét cho sóng ngang.
Đánh giá khả năng phân giải: Sử dụng các lỗ bậc có đường kính 50mm, 44mm và 40mm để đánh giá khả năng phân giải của đầu dò nghiêng.
Kiểm tra vùng mù và khả năng xuyên thấu: Sử dụng lỗ tròn 50mm để kiểm tra vùng mù và khả năng xuyên thấu của đầu dò thẳng.
Đánh giá độ lệch trục chùm tia của đầu dò nghiêng: Sử dụng các cạnh vuông góc của khối để xác định độ lệch trục của chùm tia siêu âm từ đầu dò nghiêng.
